현미경시스템
Analytical, Measurements, Medical모델명

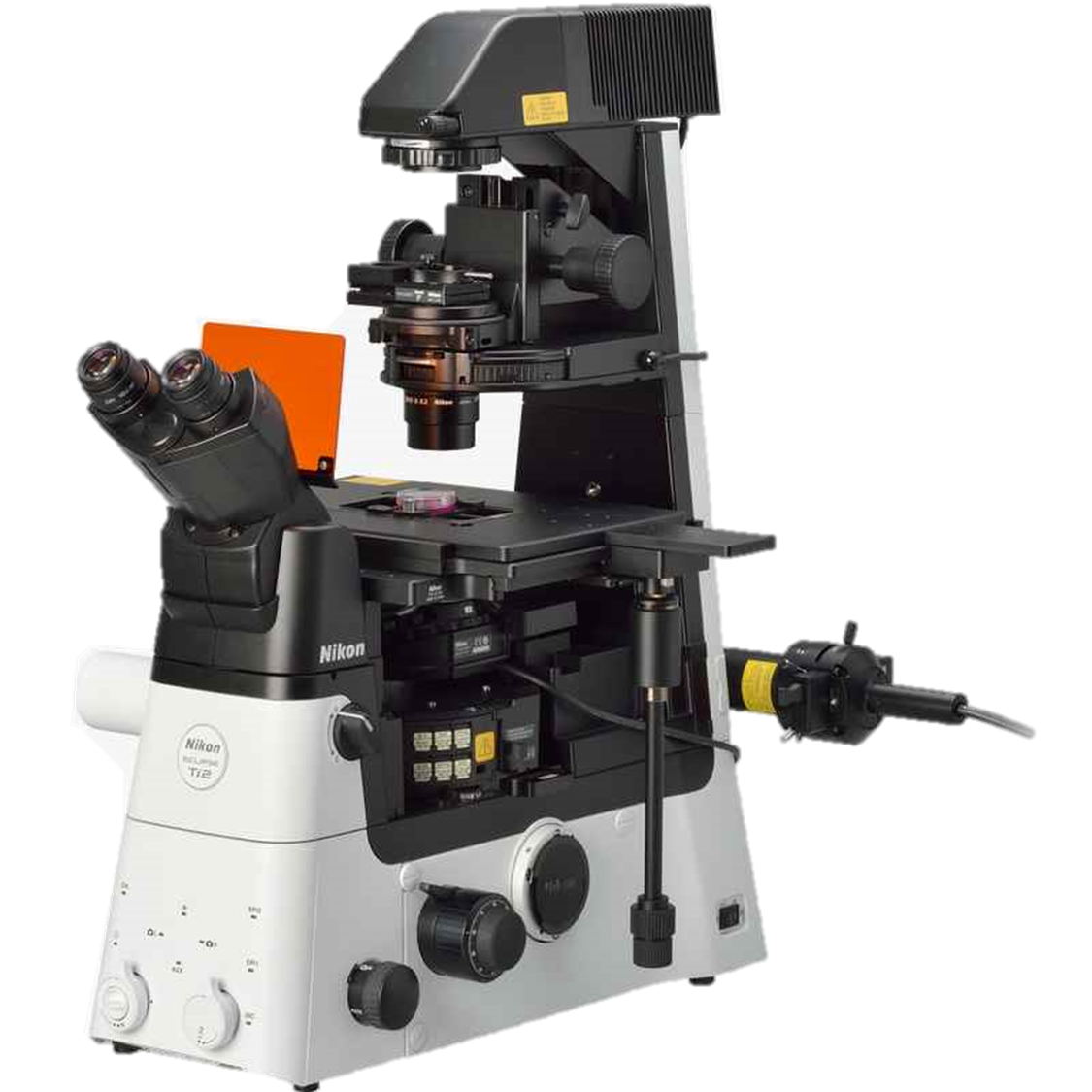

ECLIPSE Ti2-E제조사
Nikon instrument korea응용분야
임상병리 / 연구 / 생명과학상담문의
이 름 : 최진희 과장
25mm의 광시야각으로 효율적으로 고품질의 이미징이 가능한 연구용 수동 도립현미경입니다.
특 징
1. 다양한 사용자의 니즈(Needs)를 충족할 수 있는 3가지 모델
조작성, 시스템 확장성 및 전동 제어에 대한 사용자 요구를 충족시키기 위해 Eclipse Ti는 3가지 모델로 구분되어 있습니다.

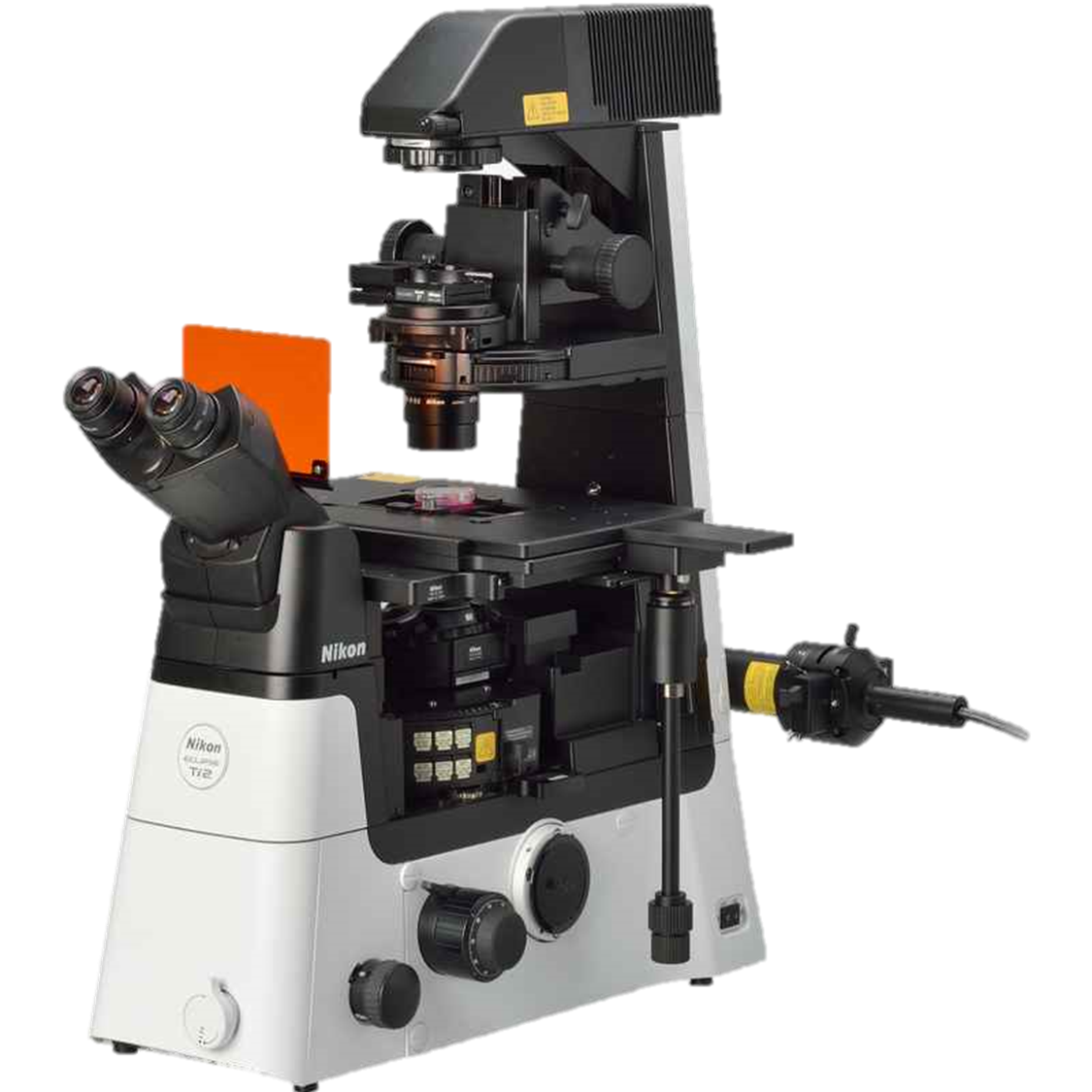

* Eclipse Ti2-A,Ti2-U : 고품질 이미지 관찰과 디지털 이미징에 적합한 수동 모델

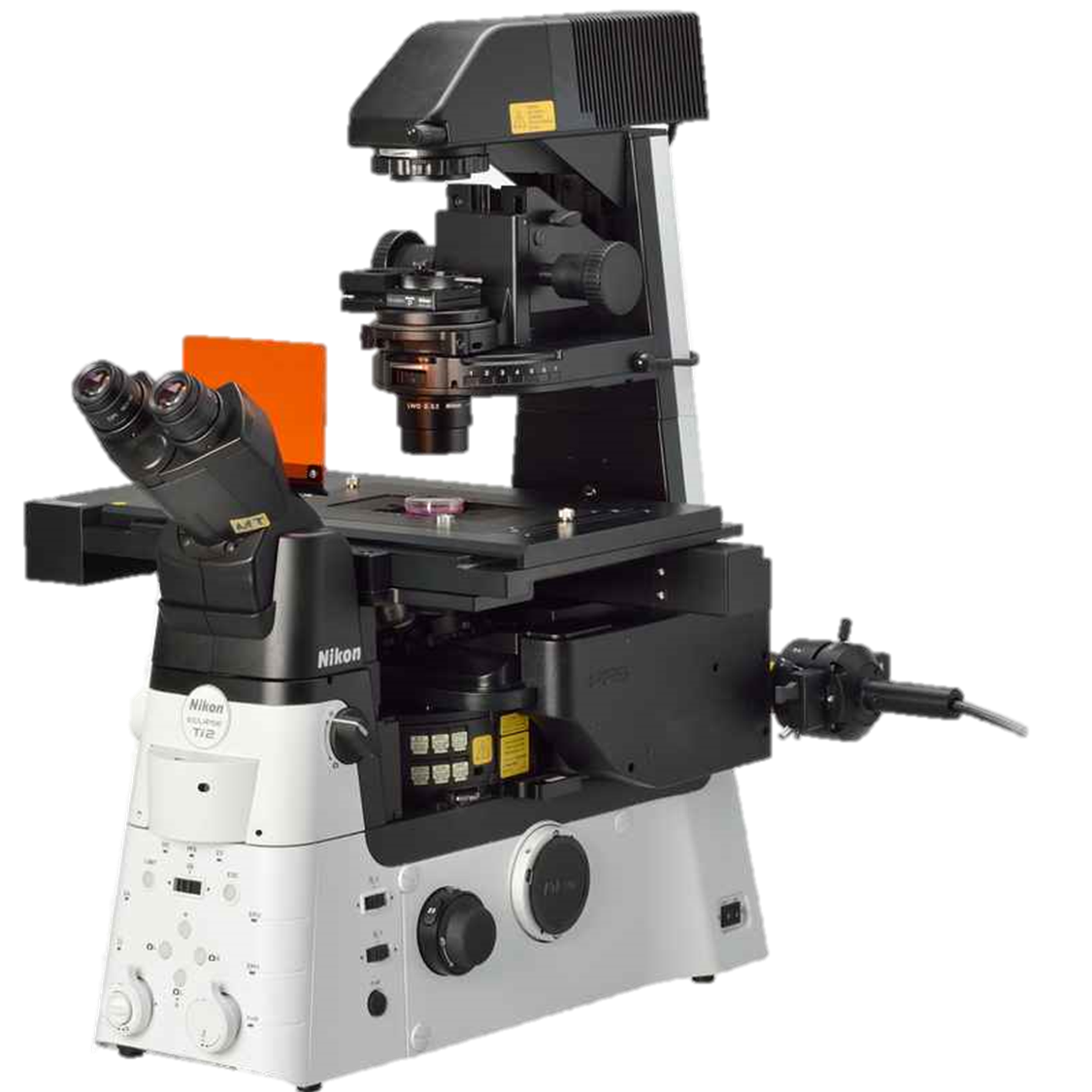

* Eclipse Ti2-E : 공초점 시스템(Confocal) 및 초해상도 이미징 시스템(Super-resolution)과 같은 다양한 장치에 대한 종합적인 제어가 필요한 실험에 효율적인 전자동 모델
Ti2-A Ti2-U Ti2-E
2. F.O.V.(Field of View) 25 mm의 넓은 시야각
넓은 시야각으로 동일한 배율 렌즈로 더 많은 영역을 이미징 할 수 있으며, Nikon의 기술집약적인 대물렌즈는 일관된 고품질 이미징을 보장합니다.
스티칭(Stitching) 시 적은 장수로 이미징 할 수 있어 스티칭에 소요되는 시간과 광표백 현상(Photobleaching)을 감소 시킬 수 있습니다.
연구에 최적화된 CMOS 이미지 센서가 장착된 Nikon 카메라를 장착하여 Ti2의 넓은 시야각(F.O.V.)를 최대로 활용하여 고속 및 고감도 라이브셀(Live-cell) 이미징이 가능합니다.
넓은 투과율을 제공하는 대형 F.O.V. 이미징용으로 설계된 소형 에피-형광 모듈은 신호 대 잡음 비(Signal-to-noise ratio)가 높은 이미지를 제공합니다.

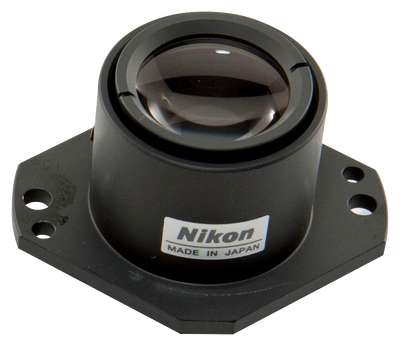

더욱 커진 튜브렌즈(Tube lens) FOV 25mm의 장점을 극대화 시켜주는 이미징 포트
3. 폭 넓은 대물렌즈 제품군으로 최상의 이미징 결과 도출
다양한 정교한 관찰 연구에 사용할 수 있도록 설계된 니콘(Nikon)의 대물렌즈는 최상의 연구 결과를 끌어내줍니다.
각 대물렌즈에 맞는 DIC 프리즘을 노즈피스(Nosepiece)에 장착하여 최고 품질의 선명한 DIC 이미지를 제공합니다.
외부 위상차 시스템으로 위상차 전용 대물렌즈가 없이도 위상차 과찰이 가능하며, TIRF와 같이 신호가 약한 형광 관찰 및 레이저 핀셋(laser tweezer)을 동시에 사용할 수 있습니다.
샘플 두께, 커버 글라스 두께, 샘플 내 굴절률 등으로 인한 변화를 보정하기 위해 자동 보정 알고리즘이 탑재된 칼라 기능이 내장되어 고해상도의 고대비 이미지를 생성합니다.

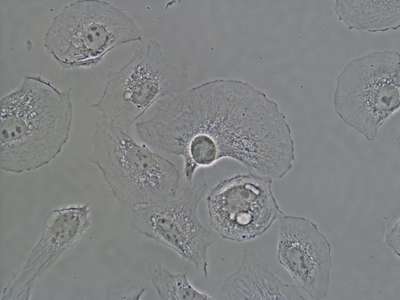

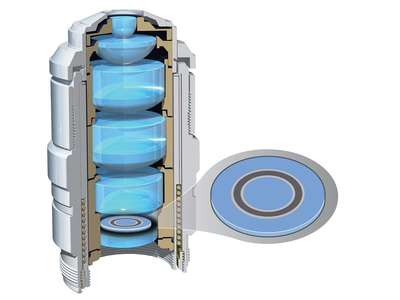

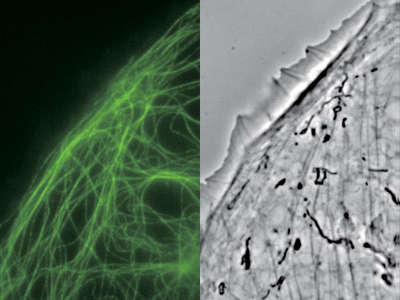

▲ 아포다이즈 위상차 렌즈 : 선택적 진폭 필터를 갖추어 샘플의 대비 차를 극적으로 높여 세밀하고 뛰어난 고화질 이미지를 제공합니다.

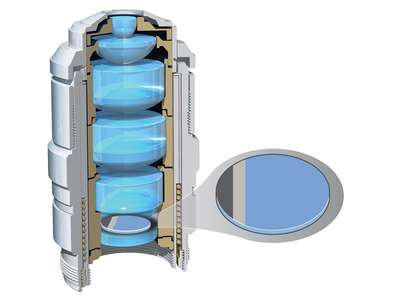

▲ NAMC(Nikon Advanced Modulation Contrast) 렌즈 : 고대비 효과로 투명한 샘플을 플라스틱 웨어에서도 깨끗하고 선명하게 관찰할 수 있어 3D 이미지를 얻을 수 있습니다.
▲ 람다(Lamba) 에피-형광 렌즈 : 나노 크리스탈 코팅 기술을 적용하여 빛의 난반사를 줄여 높은 색 재현성을 가진 이미지를 얻을 수 있습니다.
4. 고연색형(High color rendering) LED 광원 사용
광균일성, 긴 수명 등의 장점을 가진 LED 광원을 사용하여 할로겐 광원에 버금가는 자연스러운 색 재현성이 뛰어납니다.
광원은 할로겐과 LED 중 선택할 수 있어 사용자의 선택의 폭을 넓혔습니다.
고출력의 LED 광원은 Ti2의 넓은 시야각에서의 고배율 관찰에서도 선명한 이미지를 제공합니다.
5. Volume Contrast (VC)

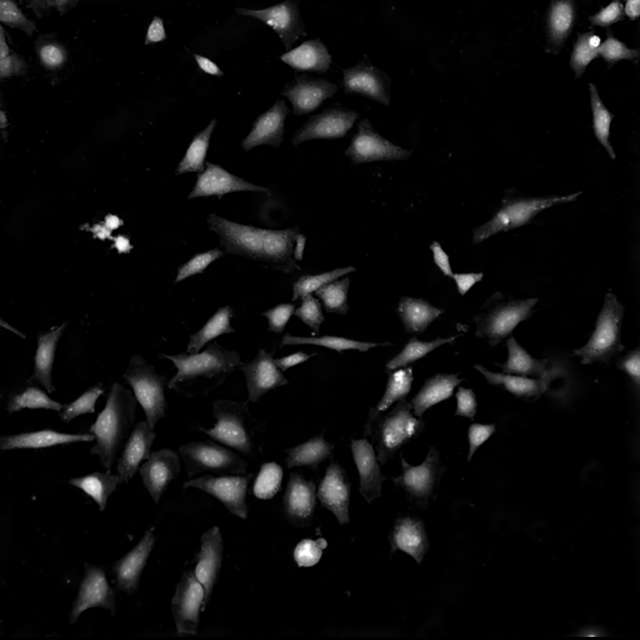

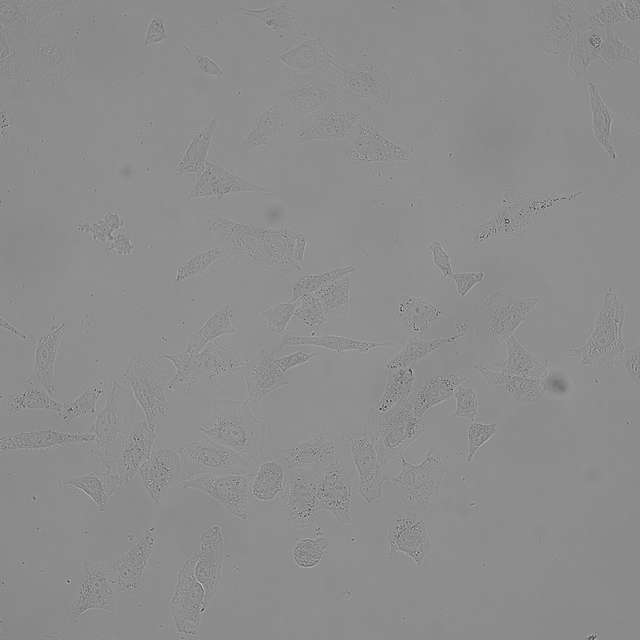

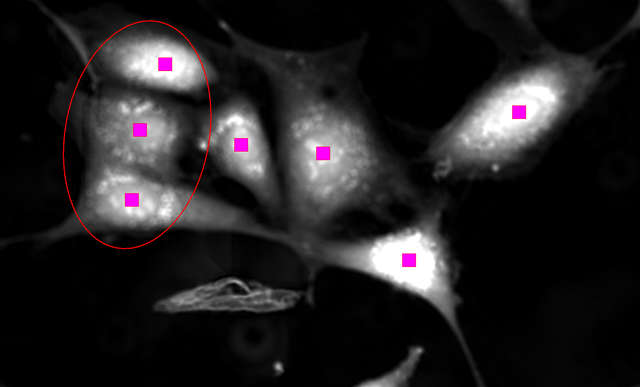

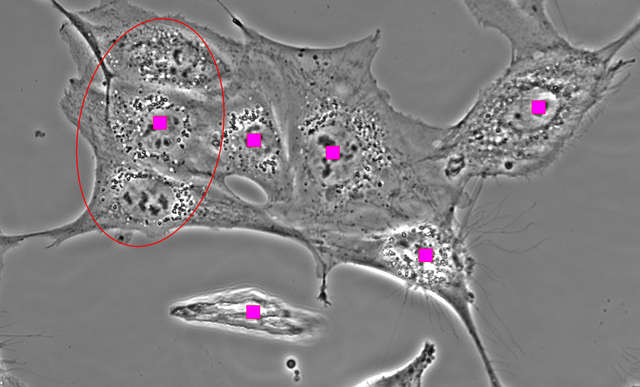

다양한 Z축에서 수집된 일련의 Label-free 명시야 이미지를 활용하여 위상 분포 이미지(Phase distribution image)를 생성합니다.
Volume Contrast 기능은 명시야 이미지를 활용하므로 세포의 인라인(in-line)을 파괴하지 않고 분석할 수 있어 다양한 응용 분야에 적용할 수 있습니다.
또한 각각의 세포를 정확하게 식별 및 이미징 하여 세포의 자동 계수(counting) 및 면적 분석(area analysis)이 용이합니다.
6. 안정적 설계
초점 포커싱 안정성을 향상시키기 위해 Z-drive와 PFS 자동 초점 메커니즘을 전체 재설계 하였습니다.

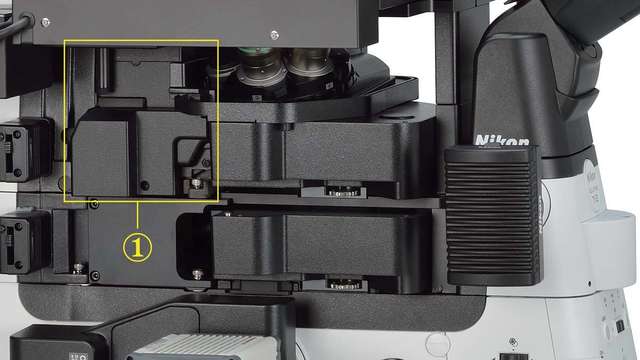

소형화된 Z-포커싱 메커니즘이 노즈피스(Nosepiece)와 인접하게 위치하여 진동을 최소화하였으며 초점을 안정적으로 포커싱 할 수 있습니다.
확장된 구성에서도 Z- 포커싱 메커니즘은 노즈피스(Nosepiece)에 근접하게 위치하여 변함 없는 안정성을 유지할 수 있습니다.

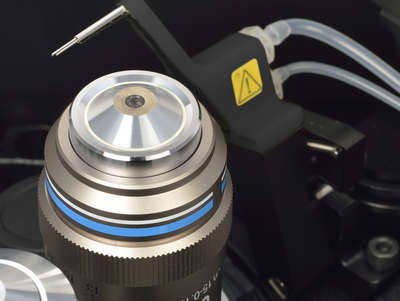

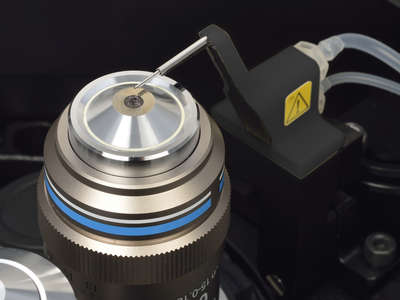

7. 워터 이멀전 디스펜서(Water Immersion Dispenser) 장착
워터 이멀전 디스펜서는 자동으로 적절한 양의 물을 렌즈에 도포하여 렌즈가 마르거나 넘치지 않도록 일정 수준을 유지하여 줍니다.
모든 타입의 워터 이멀전 타입의 대물렌즈와 호환되며 고해상도, 고대비 이미징을 장기간 안정적으로 진행할 수 있도록 도와줍니다.
5. 장시간 관찰에서도 완벽한 초점 안정
온도나 진동과 같은 아주 사소한 환경 변화가 초점 안정성에 영향을 미칠 수 있습니다.

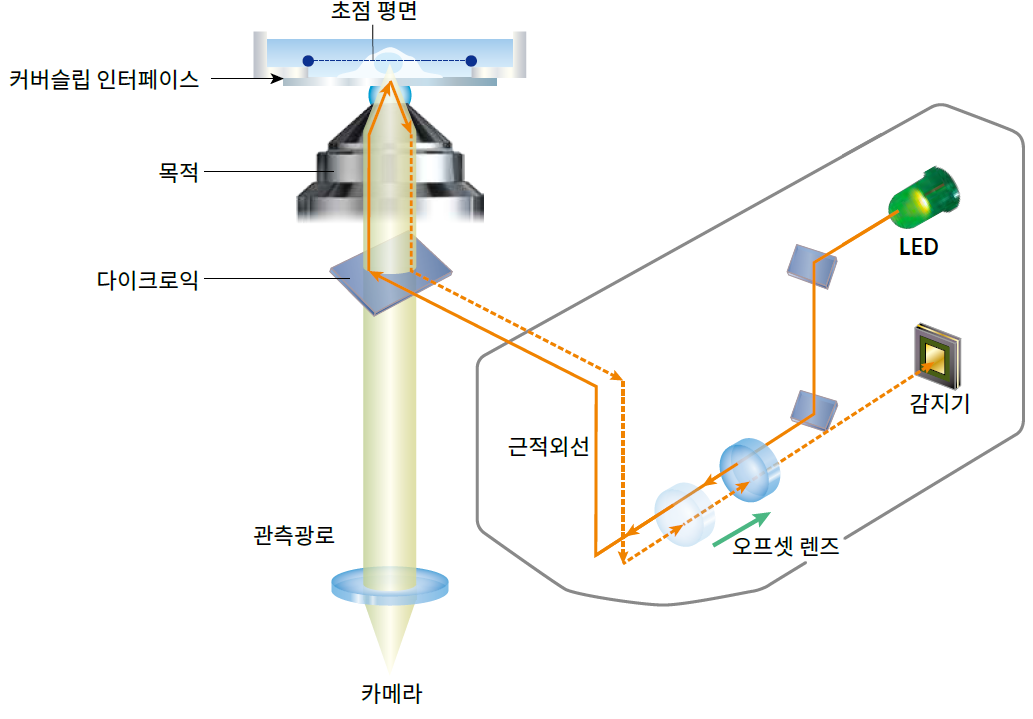

Ti2에는 커버 슬립의 표면 위치를 실시간으로 감지하고 추적하여 초점을 유지 시켜주는 PFS(Perfect Focus System) 기능을 탑재하여 초점 드리프트를 자동으로 보정하고 장시간의 타임랩스(Time-lapse)에도 초점을 안정적으로 유지시켜 줍니다.
안정적인 이미징 환경을 조성하기 위해 디텍터를 노즈피스(Nosepiece)에서 분리시킴으로써 열 발생에 의한 변화를 최소화 시켰습니다.

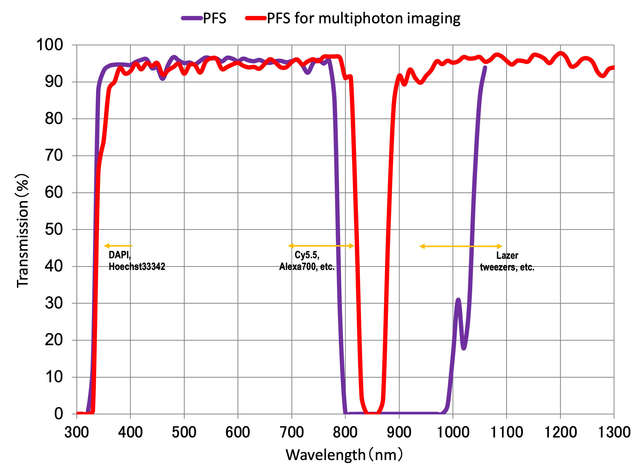

PFS는 자외선부터 적외선에 이르기까지 광범위한 파장과 호환되므로 플라스틱 웨어를 사용하는 일상적인 실험 뿐만 아니라 다중 광자 이미징(Multi-photon imaging)까지 다양하게 사용할 수 있습니다.

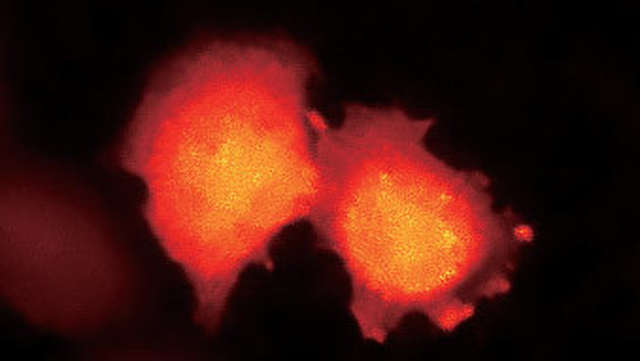

대표 이미지
