현미경시스템 > 광학현미경 > 공초점현미경 (Confocal microscope)
포인트 스캐닝 공초점 현미경 (Point scanning Confocal microscope system) F.O.V. 25mm의 넓은 시야로 효율적으로 관찰할 수 있는 포인트 스캐닝 방식의 공초점 현미경

모델명

AX / AX R

제조사

Nikon instrument korea

응용분야

연구 / 생명과학

상담문의

이  름 : 최진희 과장
연락처 : 02-519-7387
이메일 : jhchoi@youngin.com
견적신청 제품문의 프린트
제품정보





타사 대비 넓은 시야 범위(FOV 25 mm)를 활용하여 한 번에 높은 해상도의 더 많은 정보를 얻을 수 있는 포인트 스캐닝 방식의 공초점 현미경 시스템입니다.











특  징



1. 저배율에서도 광학 한계를 뛰어넘는 8K 고해상도 이미징 가능

   최대 25 mm FOV, 최대 8192 x 8192 화소의 초고해상 프레임 속도 기능을 갖춘 AX/AX R은 저배율 및 고배율 모두에서 고해상도의 경이로운 이미징을 실현합니다.

   유기체 전체 또는 시스템 생물학 연구에서부터 세포 내 이미징까지 모든 것을 하나의 기기에서 수행할 수 있습니다.

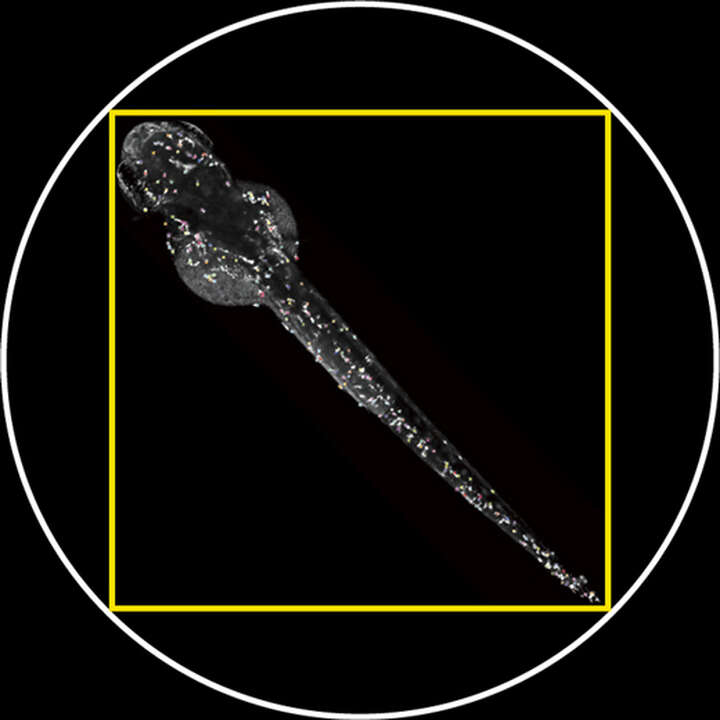

2. F.O.V.(Field of View) 25 mm의 넓은 시야각

   도립 및 정립식 현미경 스탠드 모두 업계에서 가장 큰 시야(대각선 길이 25 mm)를 사용할 수 있어 이전보다 다양한 종류의 대물 렌즈를 선택하여 한 장의 FOV에 더 많은 표본을 담을 수 있습니다.

   최대 8192 x 8192 화소의 스캔 크기로 AX/AX R을 사용하여 낮은 배율에서도 광학 회절 한계를 초과하는 샘플링이 가능합니다  .

   긴 작업 거리와 높은 개구 수의 저배율 렌즈를 사용하여 조직 절편과 같이 큰 표본을 보다 유연하게 준비할 수 있습니다.

   또한 넓은 FOV는 단 한 장으로도 높은 해상도의 화상을 얻을 수 있게 합니다.

   모든 화상에서 더 많은 데이터를 더 빠른 속도로 수집할 수 있습니다. 이러한 높은 처리량은 학술 연구뿐만 아니라 제약 연구에도 유용합니다.

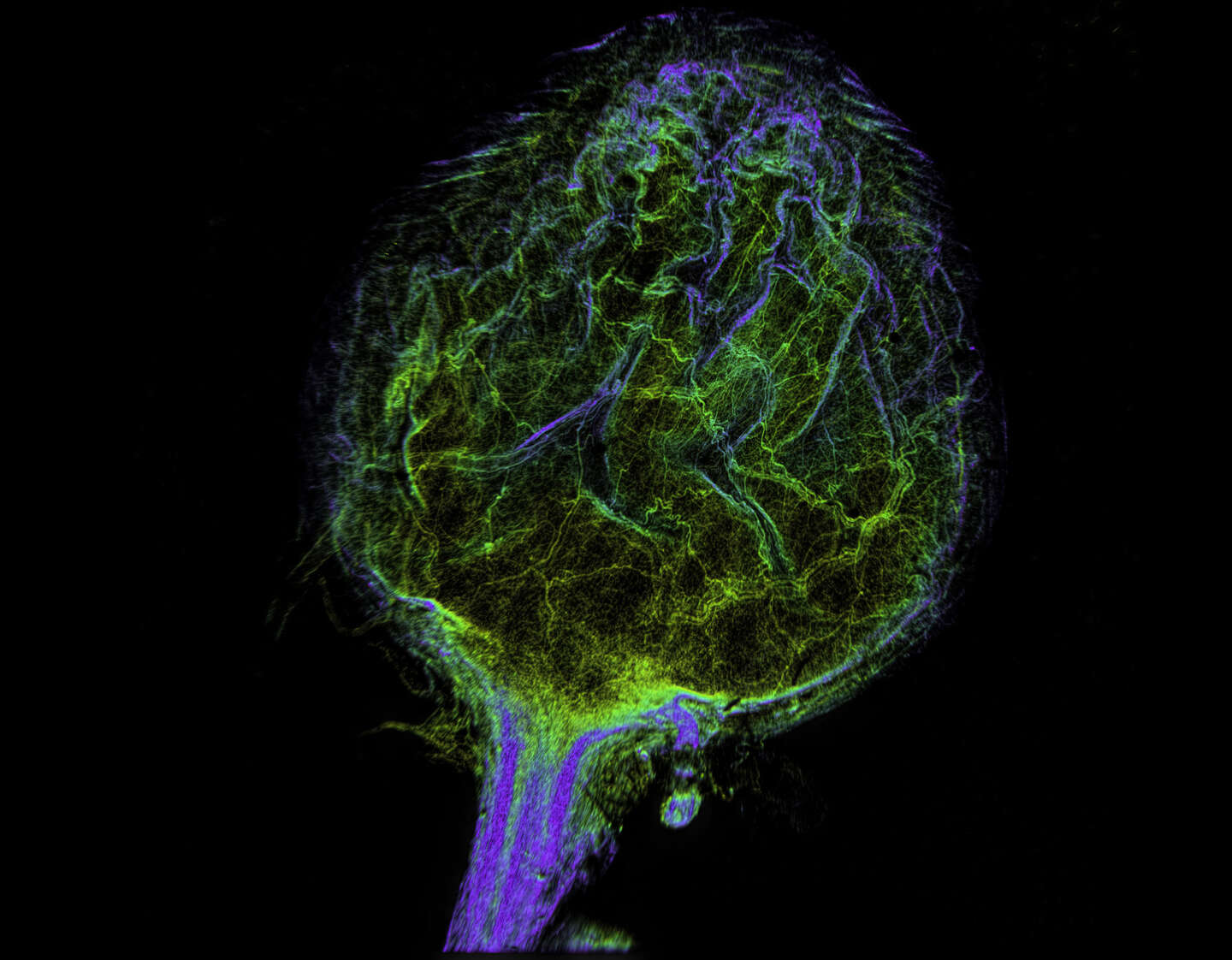

     iDISCO를 사용하여 투명화 처리한 마우스의 방광 전체 화상. 2X Plan Apo 대물렌즈를 사용하여 8192 x 8192 화소로 취득. 유효 화소 크기 0.6 μm(일반적인 모노크롬 CMOS 카메라의 5배 이상 공간 해상도) 입니다.

     자료: Dr. Gerry Apodaca, Integrative Systems Biology, Department of Medicine, University of Pittsburgh in collaboration with Dr. Alan Watson at the Center for Biological Imaging, University of Pittsburgh
















3. 라이브 셀을 위한 고속 이미징

   레이저 스캐닝 공초점 이미징은 시료에 초점이 맞춰진 상태로 레이저 조명을 한 포인트씩 적용하기 때문에 표본의 생존율을 높이는 것이 중요한 과제입니다.

   AX R의 고속 레조넌트 스캐닝은 통상의 공초점 스캐닝 시간 대비 20배 이상 조사 시간을 단축하여 바이어스(bias)를 획기적으로 줄입니다.

   취득 시간을 단축하면 초고속 이미징도 가능합니다(2048 x 16화소에서 최대 720 프레임).

   그 결과 보다 긴 타임 랩스 이미징이 가능하고 보다 자주 표본의 동태를 캡처할 수 있어 살아있는 표본에 대한 고속 이미징이 가능합니다.

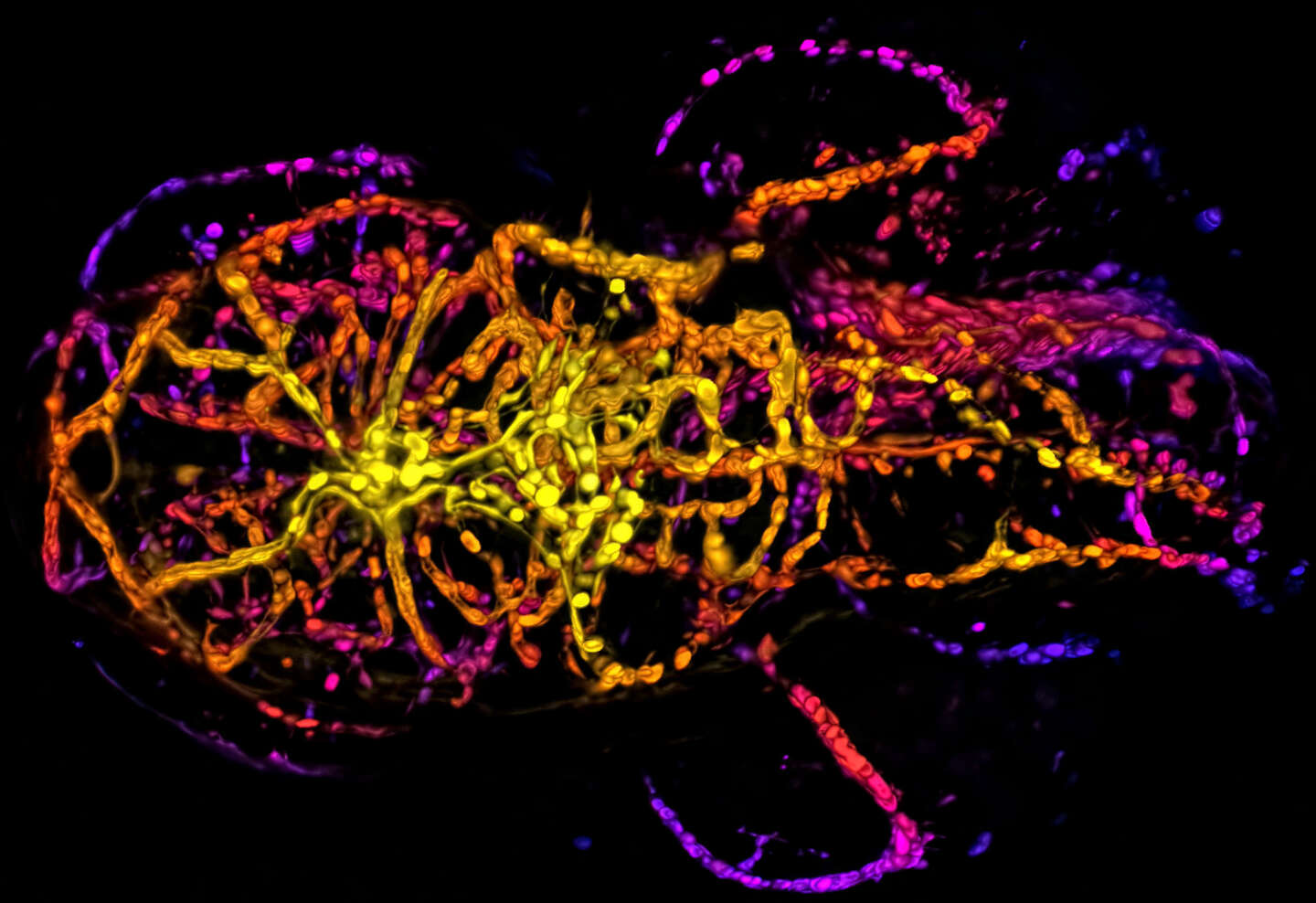

  25X silicone immersion 대물렌즈를 사용하여 2K x 1K 화소에서 12시간 동안 매 10분마다 취득한 PLC-PH:: GFP(PIP2)를 발현하는 발달 중인 초파리 배아의 타임 랩스 MIP(Maximum Intensity Projection) 화상.

   자료: Yang Hong Laboratory, Department of Cell Biology, University of Pittsburgh in collaboration with the Center for Biological Imaging





















4. 보다 빠른 화상 취득

   고해상도의 3차원 화상을 취득하는 포인트 스캔 방식의 공초점 현미경은 일반적으로 화상의 취득 속도가 느려지게 되지만, AX R에 탑재한 고속 레조넌트 스캐너를 사용하여 취득 시간을 대폭 단축할 수 있습니다.

   2048 x 2048 화소의 레조넌트 스캐닝과 25 mm FOV를 활용하여 2분 이내에 넓은 대장 시료의 고해상도 화상 25매를 취득, 병합합니다.

























5. 유연한 사용성의 고감도 디텍터

   AX/AX R의 완전히 새로운 DUX-VB 디텍터 유닛은 라벨 및 프로브 라이브러리의 방출 대역폭을 사용자 임의 조정할 수 있고 백그라운드 시그널을 최소화하기 위해 방출 대역을 미세 조정할 수 있습니다.

   간단하게 표본의 라벨 수와 카탈로그 이름을 선택하기만 하면 됩니다. 원하는 방출 범위 또는 방출 색상을 정의할 수도 있습니다.

   AX/AX R 및 NIS-Elements 소프트웨어는 화상에 가장 적합한 다이크로익 미러 및 레이저 들뜸 옵션을 최적화하는 등 나머지 작업을 수행합니다.

   초분광 화상을 최대 66색까지 취득할 수 있어 색소끼리 교차 간섭(Crosstalk)이나 자가 형광의 오버랩을 언믹싱으로 제거할 수 있습니다.

   선택 사항으로 AX/AX R의 기본 DUX-ST 디텍터는 최대 12개의 개별 대역 방출을 허용하며 18개로 업그레이드할 수 있습니다.

   모든 디텍터 시스템은 고감도 저소음 GaAsP 또는 다중 알칼리 PMT 디텍터를 선택할 수 있습니다.

   예산과 목적에 맞도록 최적의 디텍터를 적용할 수 있습니다.




     2048 x 2048 화소 레조넌트 스캐닝과 방출 대역의 사용자 정의가 가능한 DUX-VB 티텍터를 사용하여 60X 1.27 NA 워터 이멀젼 대물렌즈를 통해 취득한 마모셋 뇌의 Z 스택 MIP(Maximum Intensity Projection) 화상.
















6. 공초점 이미징을 위한 최상의 대물렌즈

   원재료에서 현미경 시스템 완성에 이르기까지 광학 장치의 제조 및 구현을 제어함으로써 탁월한 광학 품질과 성능을 제공합니다.

   보완적 광학 설계는 공초점 시스템과 현미경, 대물렌즈 모두 최적의 조합으로 우수한 품질과 해상도를 제공합니다.





     1024 x 2048 화소 레조넌트 스캐닝을 사용하여 10X 0.45 NA Plan Apo Lambda S 대물렌즈로 획득한 제브라피쉬 배아의 혈관 발달을 깊이별로 색상 코드화 MIP(Maximum Intensity Projection)한 화상.

     자료: Erika Dreikorn and Dr. Beth Roman, Department of Human Genetics, University of Pittsburgh Graduate School of Public Health


























대표 이미지






#니콘 #니콘현미경 #Nikon #공초점 #컨포칼 #컨포컬
